Scharniere

Die FATH-Kombischarniere aus Kunststoff, Edelstahl und Aludruckguss bilden eine optisch einheitliche Familie, innerhalb derer Sie die Flügellängen 25, 30, 35, 40, 45, 50 und 60, je nach Anwendungsfall, frei miteinander kombinieren können.

Zum Produktportrait

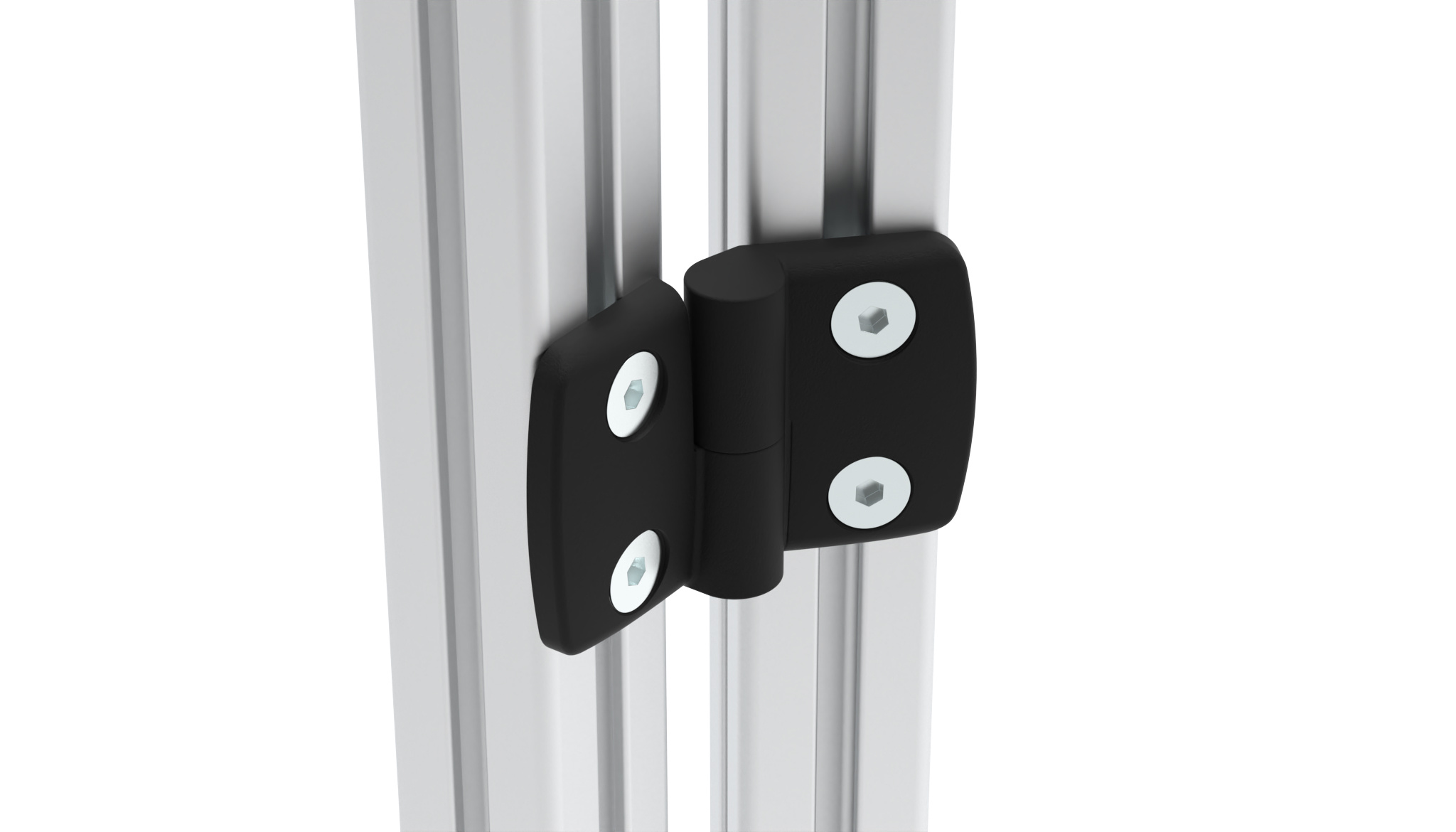

Kunststoffscharniere

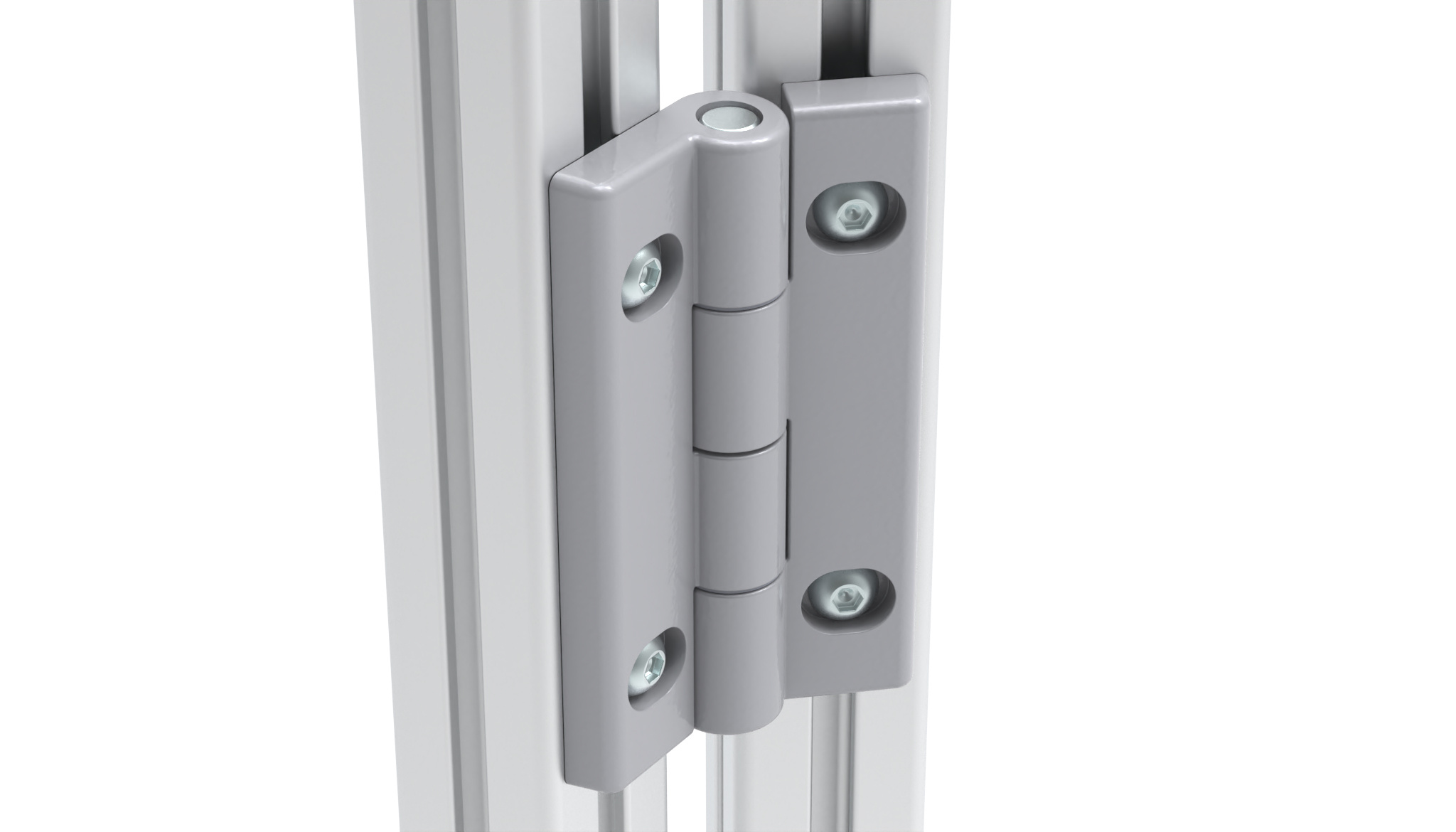

Aluminiumdruckgussscharniere

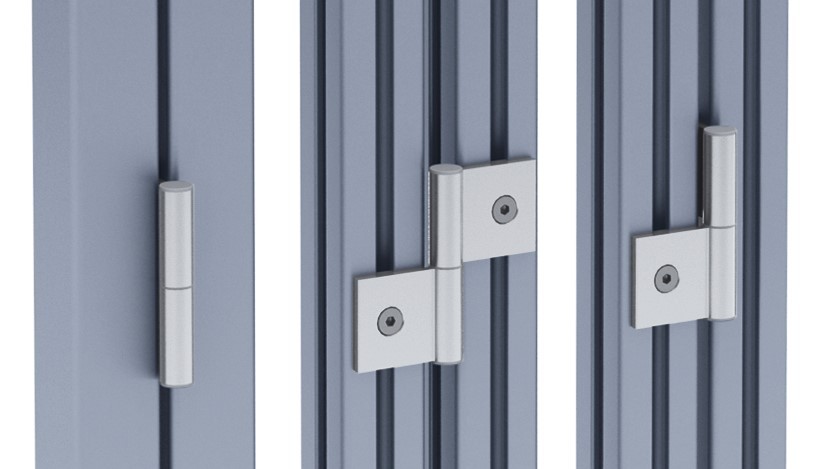

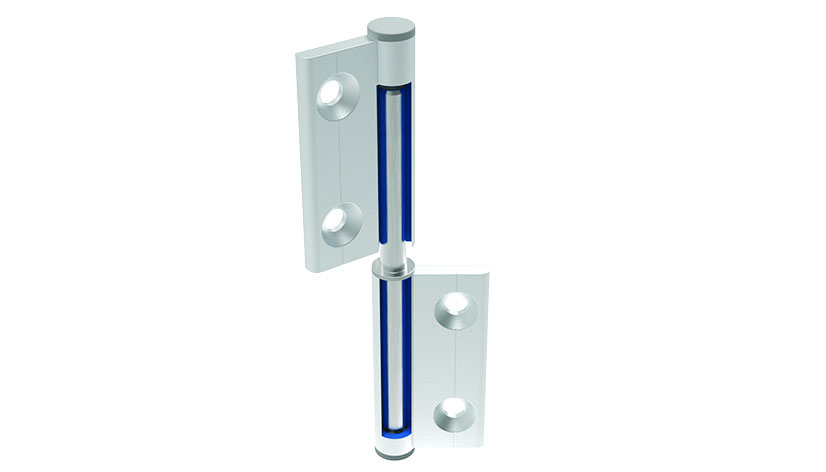

Aluminium Scharniere

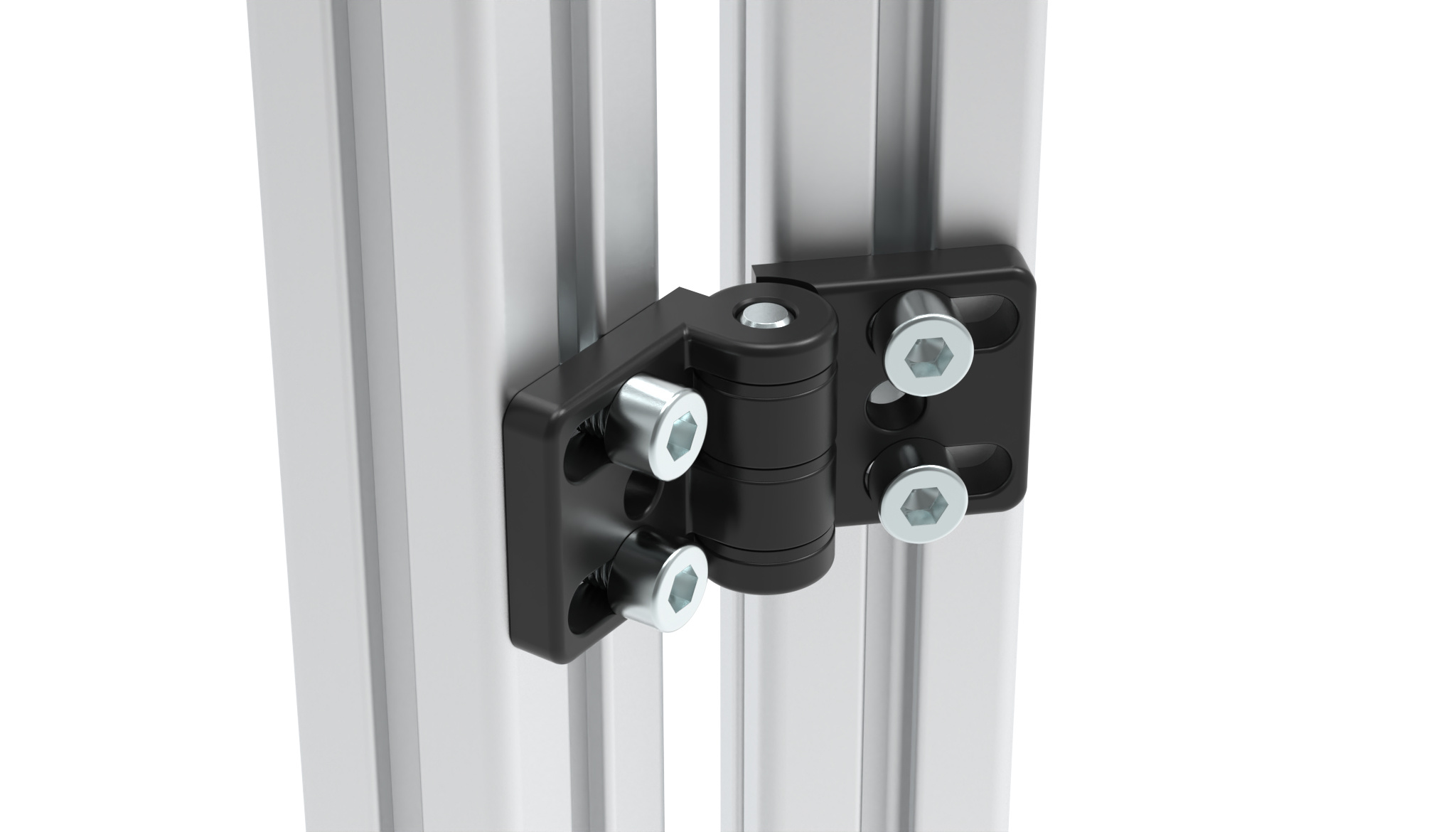

Zinkdruckgussscharniere

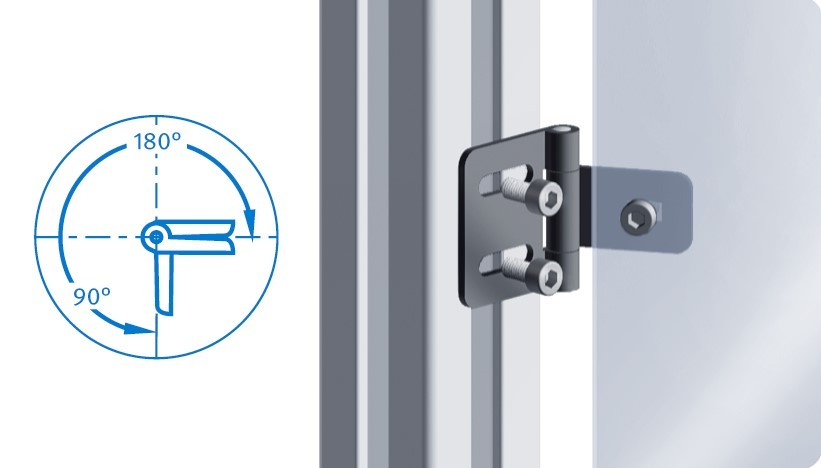

Stahlscharniere

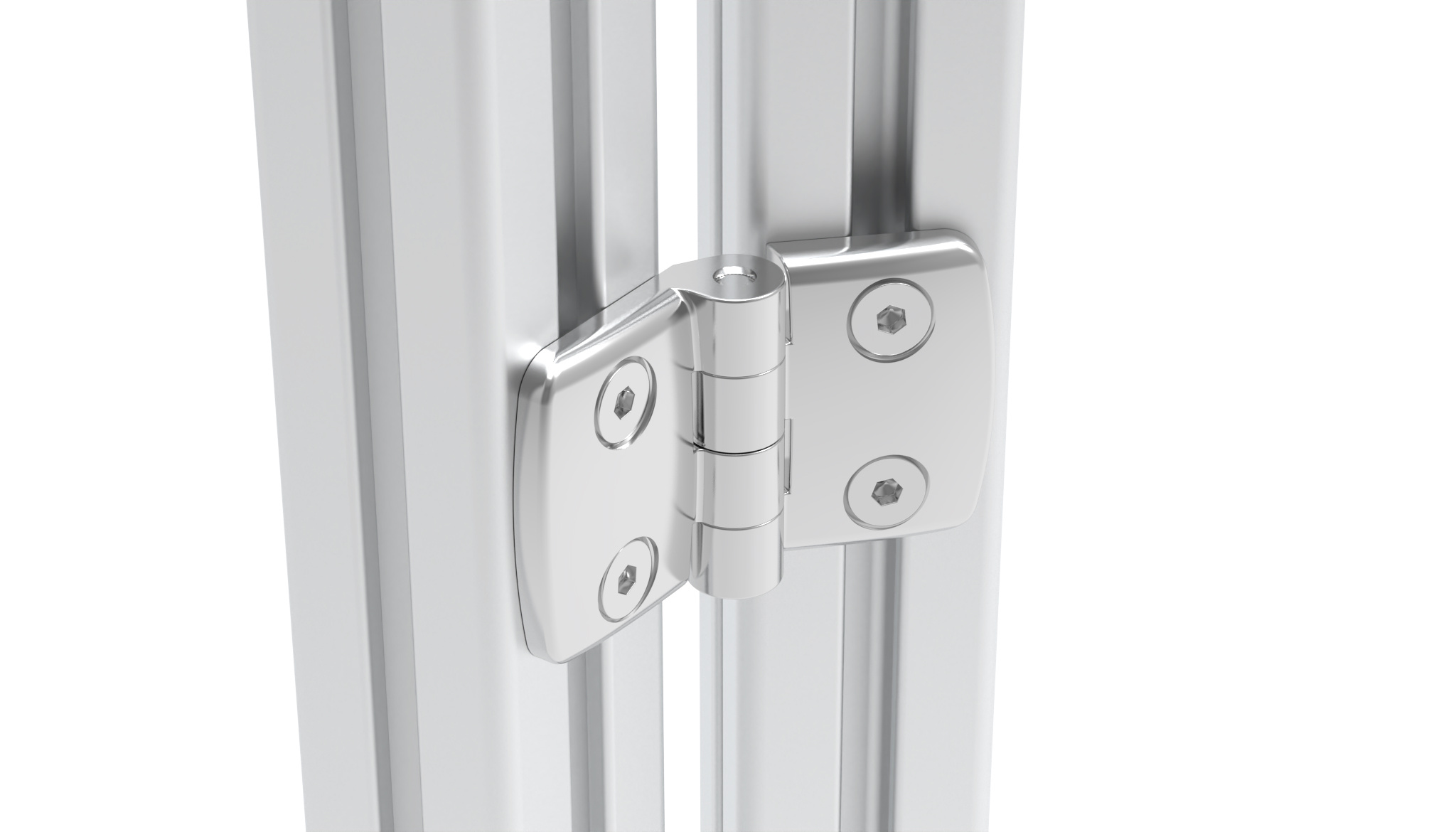

Edelstahlscharniere

Produkte filtern

-
20
25
30
38
40
45
50
60
60 / 60
L: links
Montage links , aushängbar
Montage rechts, aushängbar
R: rechts
inkl. Montageset
inkl. Montageset 1
inkl. Montageset 2
justierbar in zwei Achsen
justierbar nur in der Breite
justierbar nur in der Höhe
nicht aushängbar

20 / 20
25 / 25
25 / 30
25 / 35
25 / 40
25 / 45
25 / 50
25 / 60
30 / 25
30 / 30
30 / 35
30 / 40
30 / 45
30 / 50
30 / 60
35 / 25
35 / 30
35 / 35
35 / 40
35 / 45
35 / 50
35 / 60
38 - 1.5" / 38 - 1.5"
40 / 25
40 / 30
40 / 35
40 / 40
40 / 45
40 / 50
40 / 60
45 / 25
45 / 30
45 / 35
45 / 40
45 / 45
45 / 50
45 / 60
50 / 25
50 / 30
50 / 35
50 / 40
50 / 45
50 / 50
50 / 60
60 / 25
60 / 30
60 / 35
60 / 40
60 / 45
60 / 50
60 / 60

-
130.0
150
150.0
175
215
225
250
260
280
300
320
320.0
325
350
380
400
425
450
550
560
575
600
625
650
675
710
900
1000
1200
1400
1520

-
75
275
300
325
350
390.0
400
410
450
550
575
600
625
650
750
850
900
1000
1200
1500
1600.0
1800
2000
2200
2850

10.5
12.9
14.5
15.2
17.5
19.5
19.25
20.2
21.1
22.7
25.0
25.2
27.0
29.5
30.2
34.5
35.0
45.0
50.0

11.5
12.0
15.0
17.5
20.0
21.5
22.5
25.0
27.5
32.5
43.0

11.5
12.0
15.0
17.5
20.0
21.5
22.5
25.0
27.5
32.5
43.0

18.0
22.0
23.4
27.7
28.0
32.0
35.8
37.7
40.1
42.0
42.7
47.0
47.7
52.0
57.7
58.0
62.0
68.0
78.0

19.0
20.0
26.0
27.5
29.5
30.0
36.0
38.5
39.0
40.0
42.5
43.5
45.0
48.5
56.5
57.5
60.0

19.0
20.0
26.0
27.5
29.5
30.0
36.0
38.5
39.0
40.0
42.5
43.5
45.0
48.5
56.5
57.5
60.0

Ø 5.3
Ø 6.4

-
5
6
6 / 8
8
8 / 10
10
12
14

Minimal €

–

Maximal €

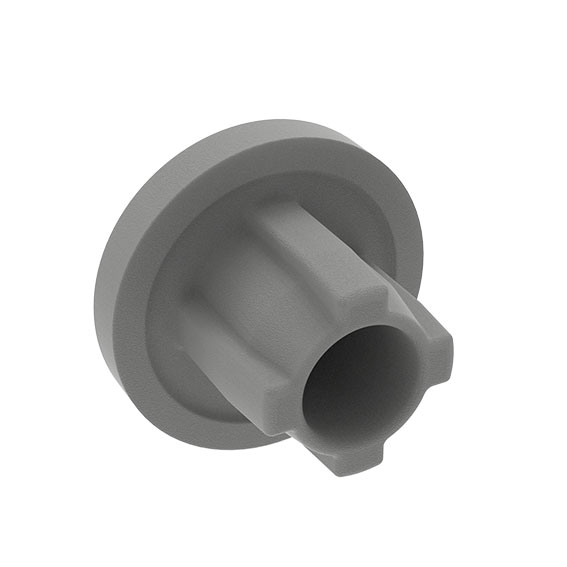

Abdeckkappe für innenliegende und außenliegende Scharnier-Elemente

Farbe:alufarbigLieferländer:weltweitBeschreibung:zum Abdecken von ScharnierenMaterial:Kunststoff PA, glasfaserverstärktOberfläche:geprägtHinweis:passende innenliegende Scharnier-Elemente siehe 095AI20 passende außenliegende Scharnier-Elemente siehe 095AH20Zolltarifnummer:39269097900

0,00 €*

Achse für innenliegende und außenliegende Scharnier-Elemente

Lieferländer:weltweitBeschreibung:zum Zusammenfügen von ScharnierenMaterial:EdelstahlOberfläche:blankHinweis:passende innenliegende Scharnier-Elemente siehe 095AI20 passende außenliegende Scharnier-Elemente siehe 095AH20Zolltarifnummer:73182900900

0,00 €*

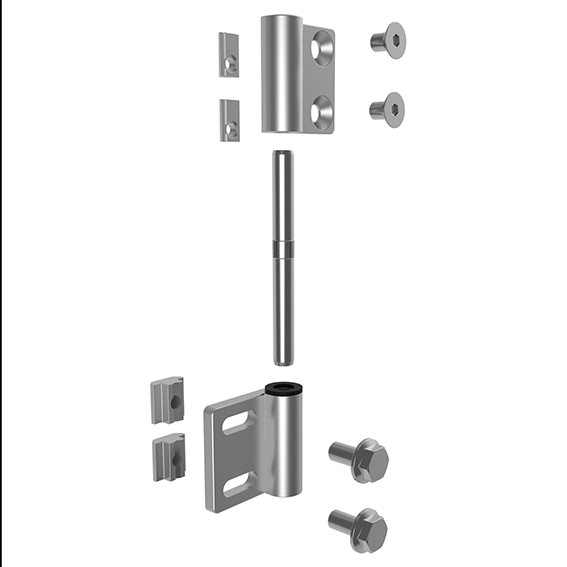

Alu-Scharnier, schwer (Set)

Profil: B

Lieferländer:weltweitBeschreibung:belastbares, aushängbares Scharnier; justierbar zum Ausgleich von AbstandstoleranzenMaterial:Flügel: Aluminiumdruckguss Achse: EdelstahlSet:1 Alu-Scharnier schwer, 2 Nutensteine Nut 10 - M8 – mit Führungssteg, 2 Sechskantschrauben DIN 6921 - M8 x 16, 2 Senkschrauben DIN 7991 - M8 x 12, 2 Nutensteine Nut 8 - M8 – mit FührungsstegOberfläche:eloxiertZolltarifnummer:83021000900

0,00 €*

Aludruckguss-Kombischarnier 20, nicht aushängbar, alufarbig

Ausführung: nicht aushängbar | Kombination: 20 / 20 | FAmax (N): 215 | FRmax (N): 275

Farbe:Flügel: alufarbigLieferländer:weltweitBeschreibung:für Flächenelemente und AluminumprofileMaterial:Flügel: Aluminiumdruckguss Achse: EdelstahlOberfläche:Flügel: pulverbeschichtet Achse: blankZolltarifnummer:83021000900

0,00 €*

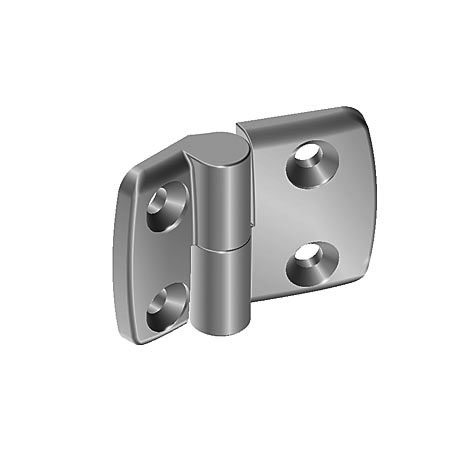

Aludruckguss-Kombischarnier 25, aushängbar, alufarbig

Ausführung: R: rechts | Kombination: 25 / 25 | FAmax (N): 250 | FRmax (N): 410 | A1 (mm): 15.0 | A2 (mm): 15.0 | B1 (mm): 26.0 | B2 (mm): 26.0

Farbe:Flügel: alufarbigLieferländer:weltweitBeschreibung:für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagertMaterial:Flügel: Aluminiumdruckguss Achse: Edelstahl Buchsen: PTFEOberfläche:Flügel: pulverbeschichtet Achse: blankHinweis:passende Zentrierbolzen siehe 095AN05Zolltarifnummer:83021000900

0,00 €*

Aludruckguss-Kombischarnier 25, nicht aushängbar, alufarbig

Ausführung: nicht aushängbar | Kombination: 25 / 30 | FAmax (N): 225 | FRmax (N): 325 | A1 (mm): 15.0 | A2 (mm): 17.5 | B1 (mm): 26.0 | B2 (mm): 29.5

0,00 €*

Aludruckguss-Kombischarnier 30, aushängbar, alufarbig

Ausführung: R: rechts | Kombination: 30 / 30 | FAmax (N): 280 | FRmax (N): 450 | A1 (mm): 17.5 | A2 (mm): 17.5 | B1 (mm): 29.5 | B2 (mm): 29.5

0,00 €*

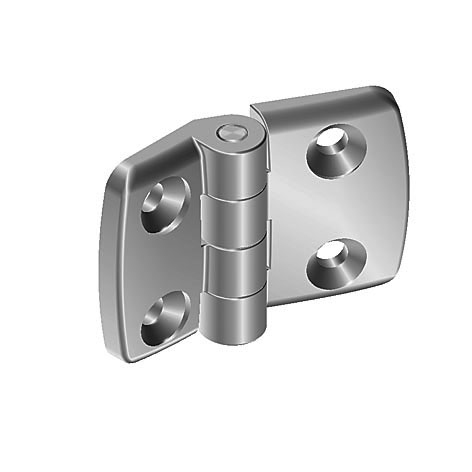

Aludruckguss-Kombischarnier 30, nicht aushängbar, alufarbig

Ausführung: nicht aushängbar | Kombination: 30 / 50 | FAmax (N): 250 | FRmax (N): 400 | A1 (mm): 17.5 | A2 (mm): 27.5 | B1 (mm): 29.5 | B2 (mm): 48.5

0,00 €*

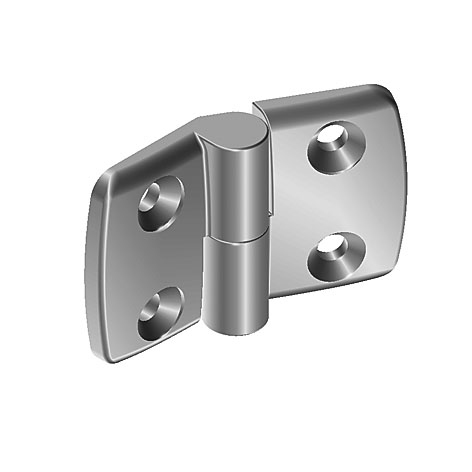

Aludruckguss-Kombischarnier 35, aushängbar, alufarbig

Ausführung: L: links | Kombination: 35 / 35 | FAmax (N): 250 | FRmax (N): - | A1 (mm): 20.0 | A2 (mm): 20.0 | B1 (mm): 36.0 | B2 (mm): 36.0

0,00 €*

Aludruckguss-Kombischarnier 35, nicht aushängbar, alufarbig

Ausführung: nicht aushängbar | Kombination: 35 / 40 | FAmax (N): 250 | FRmax (N): 400 | A1 (mm): 20.0 | A2 (mm): 22.5 | B1 (mm): 36.0 | B2 (mm): 38.5

0,00 €*

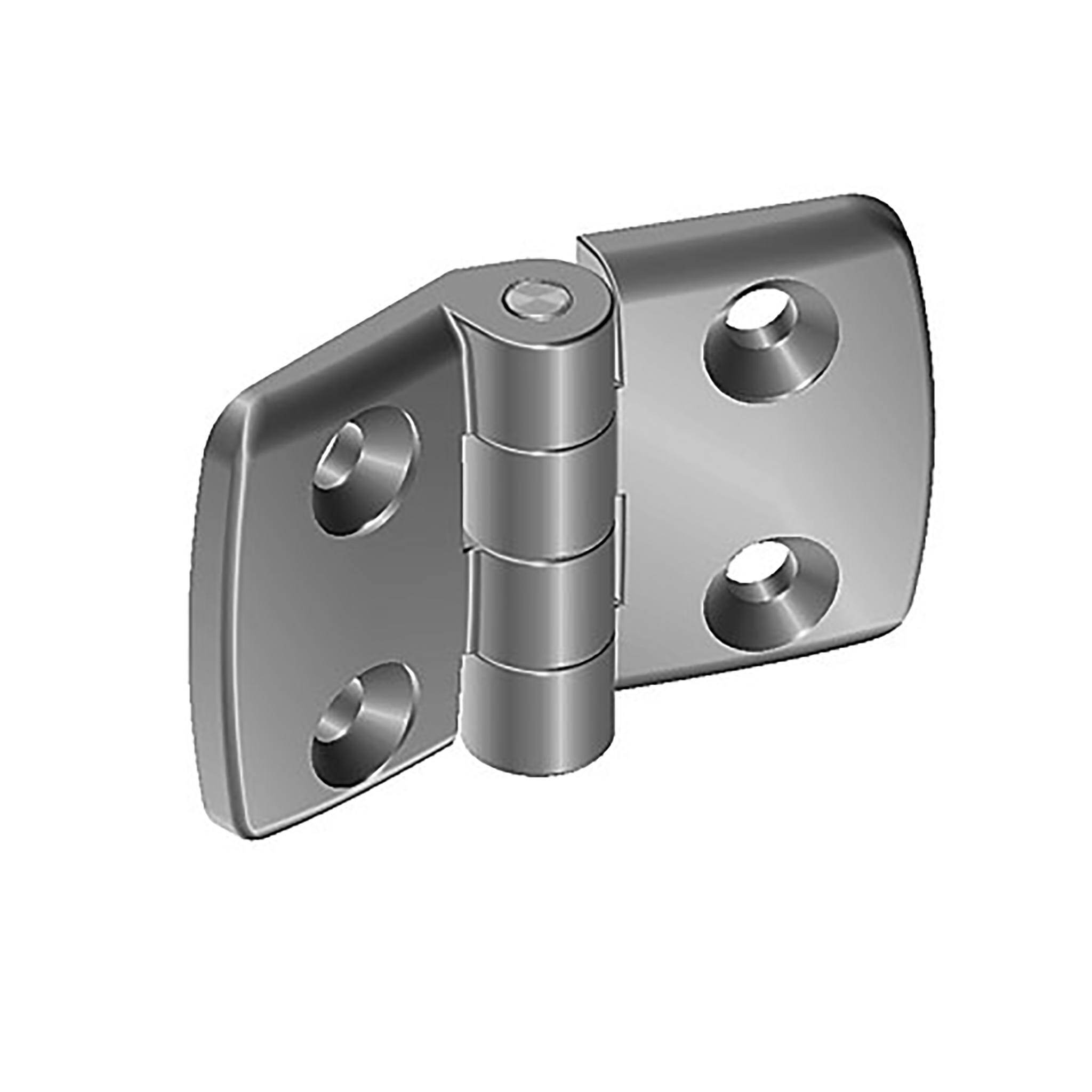

Aludruckguss-Kombischarnier 38, nicht aushängbar, alufarbig

Kombination: 38 - 1.5" / 38 - 1.5" | FAmax (N): 250 | FRmax (N): 400 | A1 (mm): 21.5 | A2 (mm): 21.5 | B1 (mm): 38.5 | B2 (mm): 38.5

Farbe:Flügel: alufarbigLieferländer:NordamerikaBeschreibung:für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagertMaterial:Flügel: Aluminiumdruckguss Achse: EdelstahlOberfläche:Flügel: pulverbeschichtet Achse: blankZolltarifnummer:83021000900

0,00 €*

Aludruckguss-Kombischarnier 40, aushängbar, alufarbig

Ausführung: R: rechts | Kombination: 40 / 25 | FAmax (N): 250 | FRmax (N): 410 | A1 (mm): 15.0 | A2 (mm): 22.5 | B1 (mm): 26.0 | B2 (mm): 38.5

0,00 €*

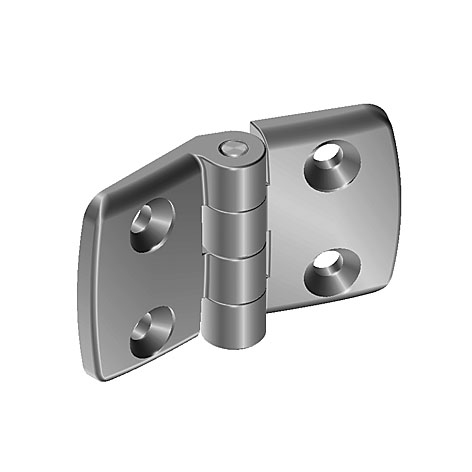

Aludruckguss-Kombischarnier 40, nicht aushängbar, alufarbig

Ausführung: nicht aushängbar | Kombination: 40 / 60 | FAmax (N): - | FRmax (N): 400 | A1 (mm): 22.5 | A2 (mm): 32.5 | B1 (mm): 38.5 | B2 (mm): 57.5

0,00 €*

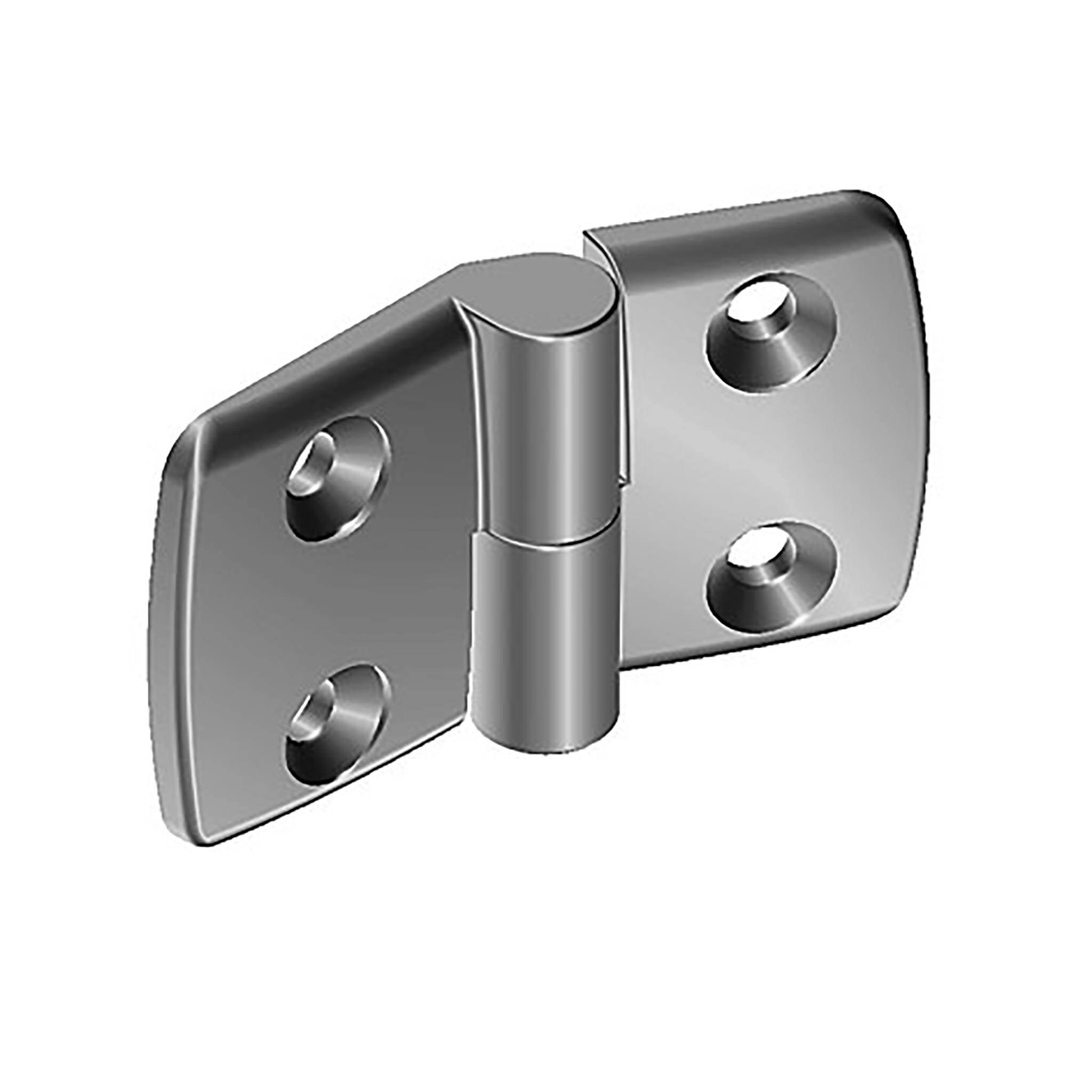

Aludruckguss-Kombischarnier 45, aushängbar, alufarbig

Ausführung: L: links | Kombination: 45 / 30 | FAmax (N): 280 | FRmax (N): 450 | A1 (mm): 25.0 | A2 (mm): 17.5 | B1 (mm): 43.5 | B2 (mm): 29.5

0,00 €*

Aludruckguss-Kombischarnier 45, nicht aushängbar, alufarbig

Ausführung: nicht aushängbar | Kombination: 45 / 50 | FAmax (N): 250 | FRmax (N): 400 | A1 (mm): 25.0 | A2 (mm): 27.5 | B1 (mm): 43.5 | B2 (mm): 48.5

0,00 €*

Aludruckguss-Kombischarnier 50, aushängbar, alufarbig

Ausführung: L: links | Kombination: 50 / 30 | FAmax (N): 280 | FRmax (N): 450 | A1 (mm): 27.5 | A2 (mm): 17.5 | B1 (mm): 48.5 | B2 (mm): 29.5

0,00 €*

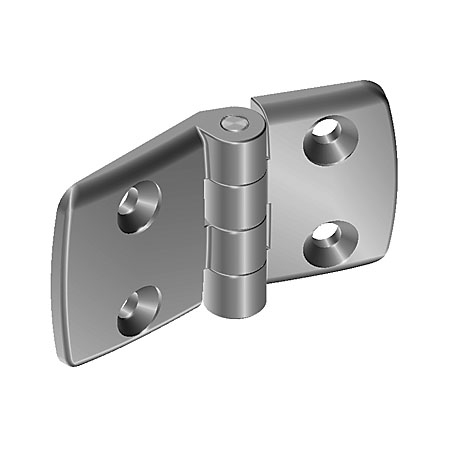

Aludruckguss-Kombischarnier 50, nicht aushängbar, alufarbig

Ausführung: nicht aushängbar | Kombination: 50 / 50 | FAmax (N): 250 | FRmax (N): 400 | A1 (mm): 27.5 | A2 (mm): 27.5 | B1 (mm): 48.5 | B2 (mm): 48.5

0,00 €*

Aludruckguss-Kombischarnier 60, aushängbar, alufrabig

Ausführung: R: rechts | Kombination: 60 / 45 | FAmax (N): - | FRmax (N): 550 | A1 (mm): 25.0 | A2 (mm): 32.5 | B1 (mm): 43.5 | B2 (mm): 57.5

0,00 €*

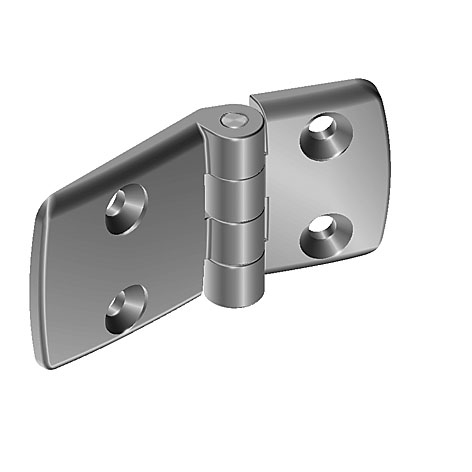

Aludruckguss-Kombischarnier 60, nicht aushängbar, alufarbig

Ausführung: nicht aushängbar | Kombination: 60 / 60 | FRmax (N): 400 | A1 (mm): 32.5 | A2 (mm): 32.5 | B1 (mm): 57.5 | B2 (mm): 57.5

0,00 €*

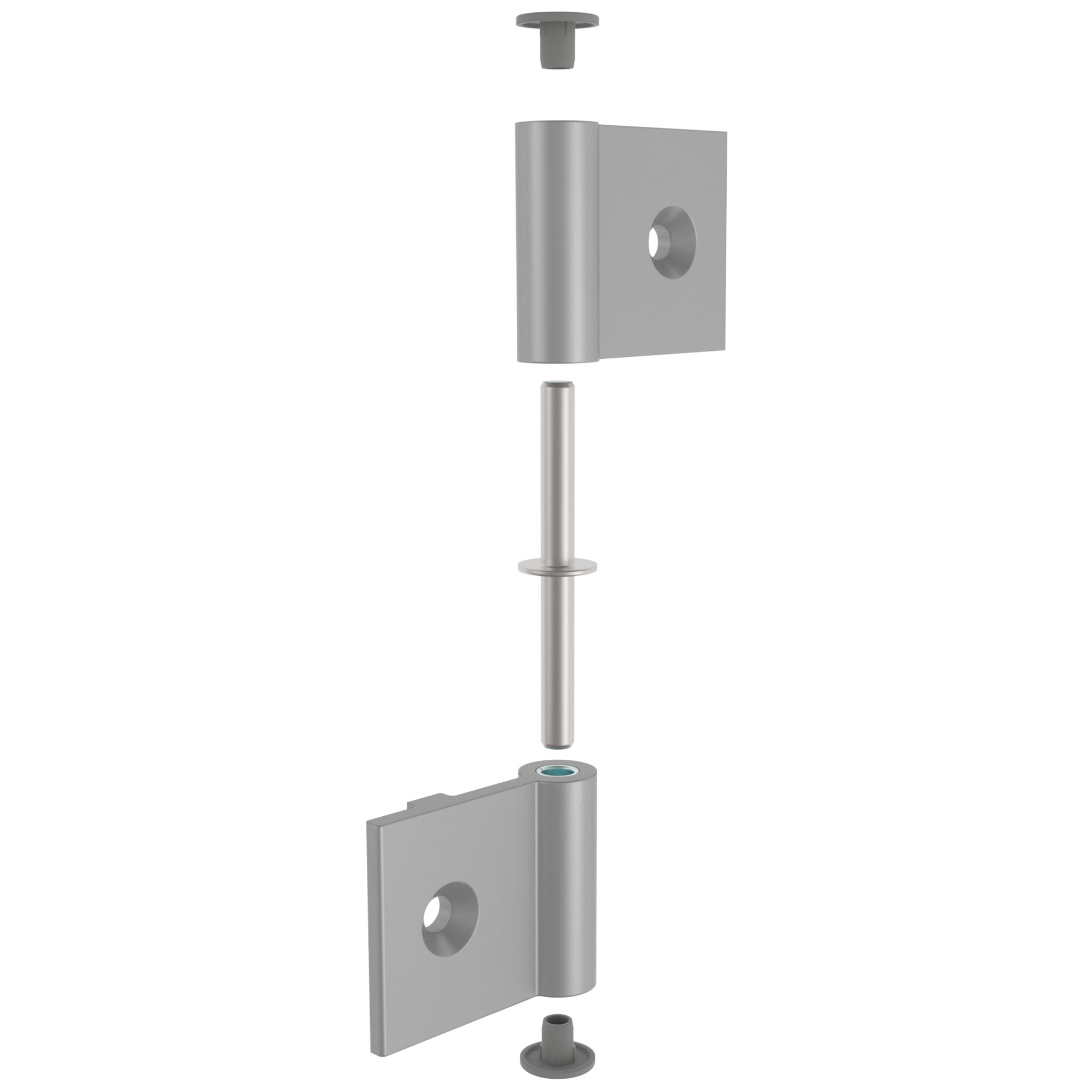

Aluminium-Scharnier 40 leicht

Ausführung: inkl. Montageset | A1 (mm): 43.0 | A2 (mm): 43.0 | B1 (mm): 27.5 | B2 (mm): 27.5 | Nut N (mm): 8 | Profil: I

Montageset:2 Senkschrauben DIN 7991 - M6 x 14, 2 Nutensteine M6 - Nut 8 - mit FührungsstegFarbe:Abdeckkappe: weißaluminium ≈ RAL 9006Lieferländer:weltweitBeschreibung:für Flächenelemente und Aluminiumprofile; links oder rechts zusammensteckbarMaterial:Flügel: Aluminium Achse: Edelstahl Abdeckkappe: Kunststoff TPEOberfläche:Flügel: eloxiert Achse: blankZolltarifnummer:83021000900

0,00 €*

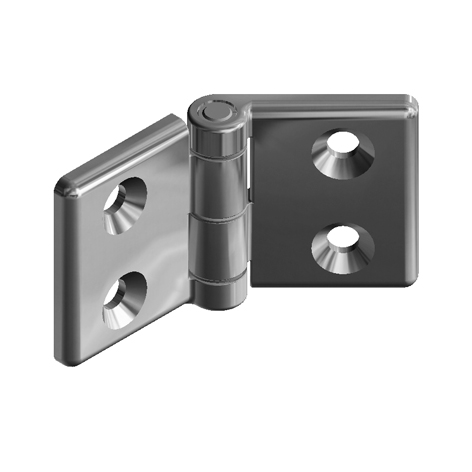

Aluminiumdruckgussscharnier 45

FRmax (N): 350 | A1 (mm): 25.0 | A2 (mm): 25.0 | B1 (mm): 40.0 | B2 (mm): 40.0

Lieferländer:weltweitBeschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Aluminiumdruckguss Achse: EdelstahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:vernickeltZolltarifnummer:83021000900

0,00 €*

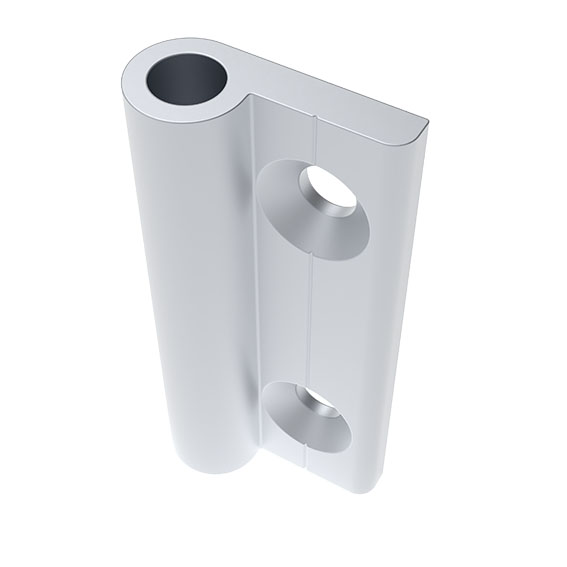

Außenliegendes Scharnier-Element

Ausführung: 60 | FAmax (N): 150 | A (mm): 30.2 | B (mm): 57.7 | C (mm): Ø 6.4

Lieferländer:weltweitBeschreibung:für Flächenelemente und Aluminiumprofile, zur individuellen Zusammenstellung von halbinnenliegenden ScharnierenMaterial:AluminiumOberfläche:eloxiertHinweis:passende Achse für Scharnier-Element siehe 095AIR01 passende Abdeckkappe für Scharnier-Element siehe 095AIAZolltarifnummer:83021000900

0,00 €*

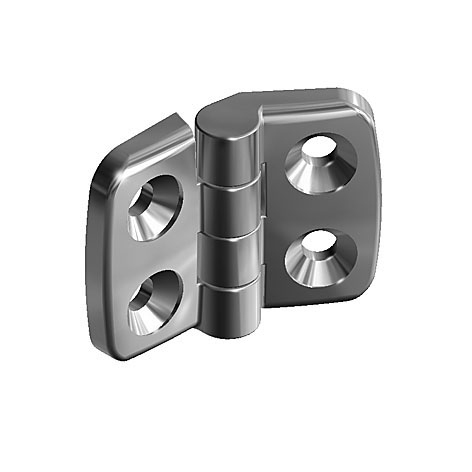

Edelstahl-Kombischarnier 20 MINI, nicht aushängbar

Ausführung: nicht aushängbar | Kombination: 20 / 20 | FAmax (N): 450 | A1 (mm): 11.5 | A2 (mm): 11.5 | B1 (mm): 19.0 | B2 (mm): 19.0

Lieferländer:weltweitBeschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Edelstahl 1.4401 Achse: Edelstahl 1.4104Oberfläche:blankZolltarifnummer:83021000900

0,00 €*

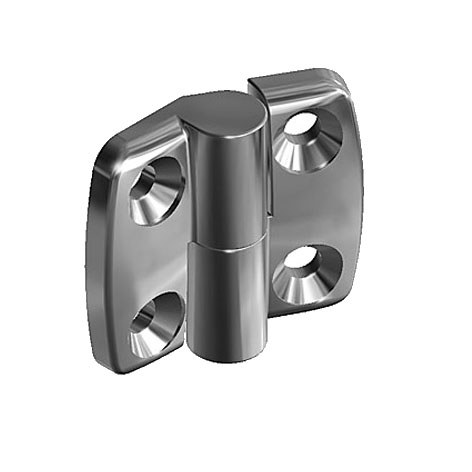

Edelstahl-Kombischarnier 25, aushängbar

Ausführung: L: links | Kombination: 25 / 25 | FAmax (N): 625 | FRmax (N): 900 | A1 (mm): 15.0 | A2 (mm): 15.0 | B1 (mm): 26.0 | B2 (mm): 26.0

Lieferländer:weltweitBeschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Edelstahl 1.4401 Achse: Edelstahl 1.4104Oberfläche:blankZolltarifnummer:83021000900

0,00 €*
