Zentralverbinder

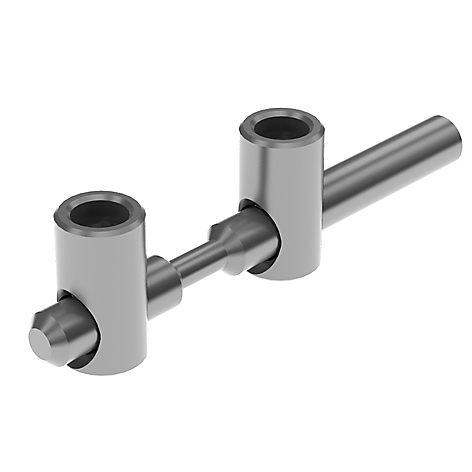

Zentral-Stoßverbinder B 180° +/-45°

A (mm): 31.0 B (mm): 10.0 b (mm): 18.0 D (mm): 7.1 d (mm): Ø11 L (mm): 75.0 t (mm): 22.0 Nut N (mm): 8 SW (mm): 4 Profil: B

Lieferländer:weltweitBeschreibung:zur stirnseitigen Verbindung von zwei Aluminiumprofilen der gleichen Baureihe; zur Montage müssen zwei Sack- oder Durchgangslöcher gebohrt werden; biegbar zwischen 90° - 180°"Material:Zuganker: Edelstahl Buchsen: StahlOberfläche:Zuganker: blank Buchsen: verzinktHinweis:Abdeckkappe *(1) = Profil 40; (2) = Profil 45; (3) = Profil 50

0,00 €

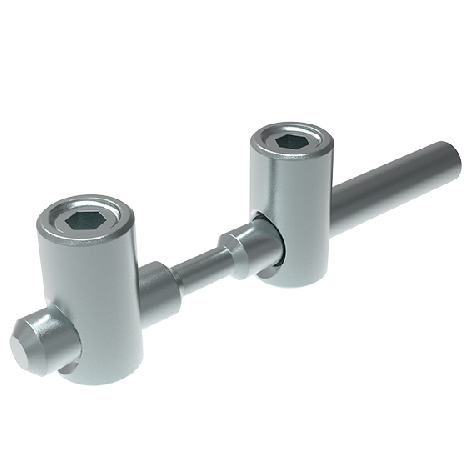

Zentral-Stoßverbinder I 180° +/-45°

A (mm): 31.0 D (mm): 6.5 d (mm): 11.0 L (mm): 75.0 t (mm): 20.0 Nut N (mm): 8 SW (mm): 4 Profil: I

Lieferländer:weltweitBeschreibung:zur stirnseitigen Verbindung von zwei Aluminiumprofilen der gleichen Baureihe; zur Montage muss ein Sack- oder Durchgangsloch gebohrt werden; biegbar zwischen 90° - 180°Material:Zuganker: Edelstahl Buchsen: StahlOberfläche:Zuganker: blank Buchsen: verzinkt

0,00 €

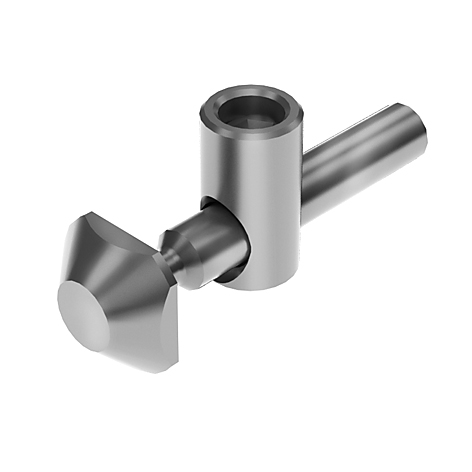

Zentralverbinder B 90° +/-45°

b (mm): 18.0 D (mm): 7.1 d (mm): Ø11 L (mm): 51.0 t (mm): 22.0 Nut N (mm): 8 SW (mm): 4 Profil: B

Lieferländer:weltweitBeschreibung:zur stirnseitigen Verbindung von zwei Aluminiumprofilen der gleichen Baureihe; zur Montage muss ein Sack- oder Durchgangsloch gebohrt werden; biegbar zwischen 45° - 135°Material:Zuganker: Edelstahl Buchsen: StahlOberfläche:Zuganker: blank Buchsen: verzinktHinweis:Abdeckkappe *(1) = Profil 40; (2) = Profil 45; (3) = Profil 50

0,00 €

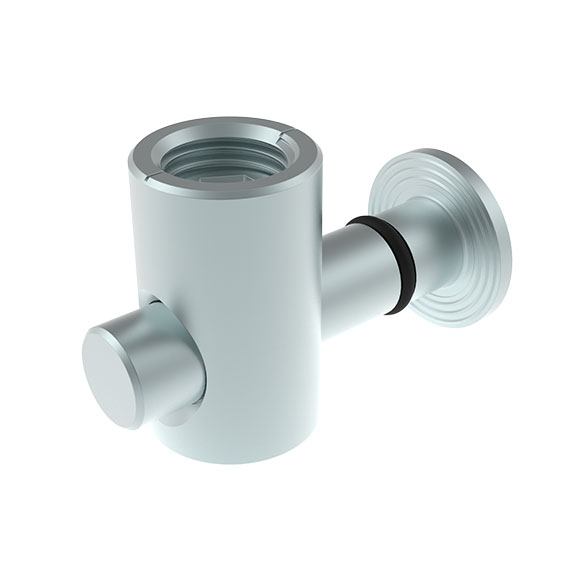

Zentralverbinder B Universal, Nut 10

A (mm): 19.6 B (mm): 5.5 D (mm): 9.8 d (mm): 16.85 L (mm): 46.0 Nut N (mm): 10 SW (mm): 6 Profil: B

0,00 €

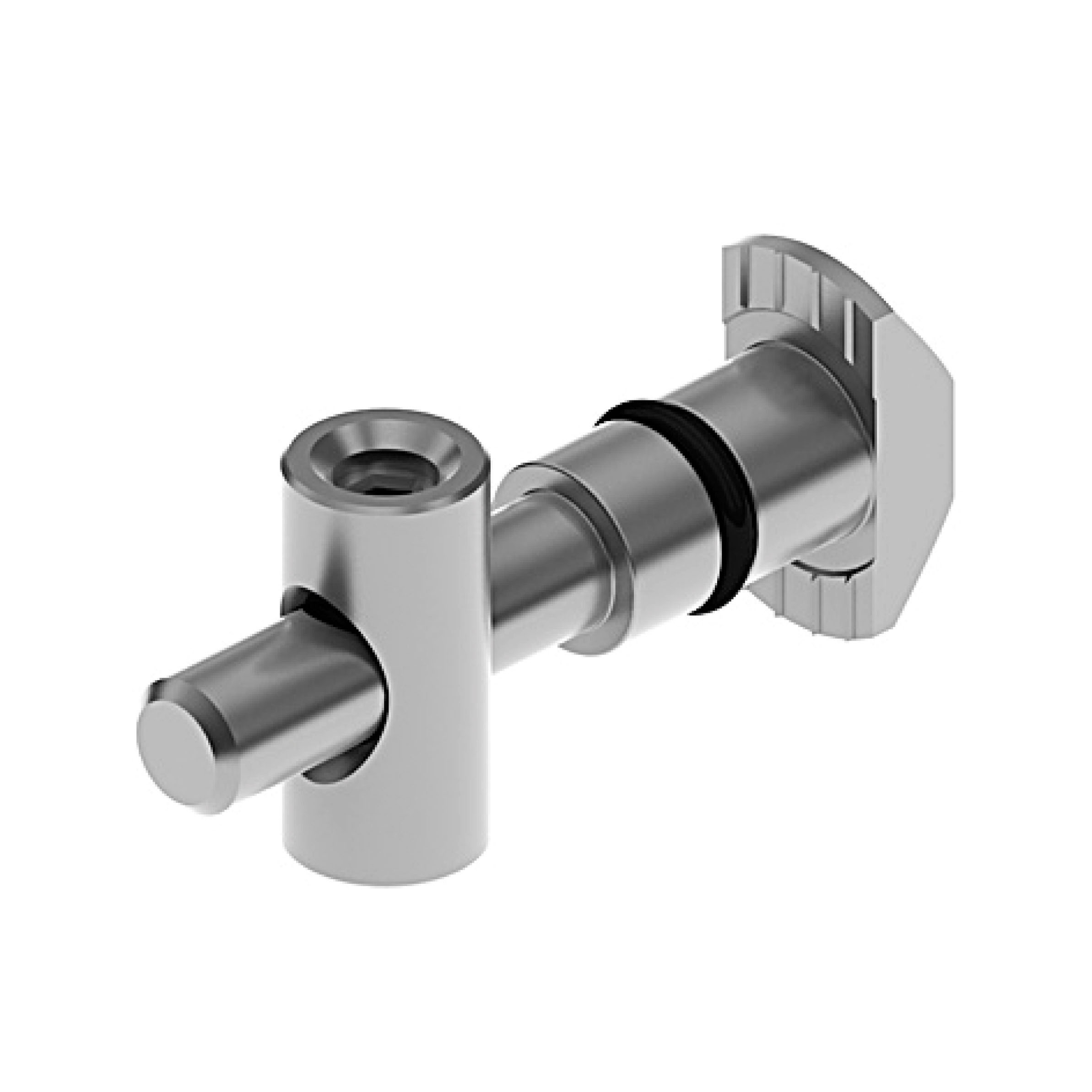

Zentralverbinder B, Buchse 9,8 / Nut 10

Ausführung: 90° A (mm): 19.4 B (mm): 5.3 b (mm): 22.5 D (mm): 6.8 d (mm): Ø9.8 L (mm): 45.6 Nut N (mm): 10 SW (mm): 3 Profil: B

Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein Durchgangsloch in eines der Profile gebohrt werden, die Nutflanken werden dabei nicht berührt; die Hülse schließt an beiden Enden eben mit dem Nutboden ab, somit bleiben beide Nuten frei; die Nut kann mit einem Abdeckprofil vollständig verdeckt werdenMaterial:StahlOberfläche:verzinkt

0,00 €

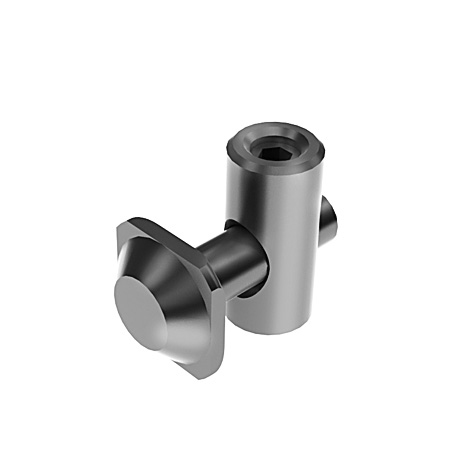

Zentralverbinder B, Nut 6

A (mm): 11.0 B (mm): 3.6 b (mm): 10.0 D (mm): 5.2 d (mm): 7.9 L (mm): 20.1 t (mm): 18.5 Öffnungswinkel: 0° / 90° Nut N (mm): 6 SW (mm): 2.5 Profil: B

Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein Loch in eines der Profile gebohrt werdenMaterial:EdelstahlOberfläche:blank

0,00 €

Zentralverbinder B, Nut 8 und Nut 10

Ausführung: 0° A (mm): 19.6 B (mm): 5.5 b (mm): 22.5 D (mm): 9.8 d (mm): Ø17 L (mm): 45.5 t (mm): 31.0 *(1) 34.0 *(2) 36.0 *(3) 41.0 *(4) Nut N (mm): 10 SW (mm): 6 Profil: B

Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein Sack- oder Durchgangsloch in eines der Profile gebohrt werdenMaterial:verzinkt / blankOberfläche:verzinktHinweis:**Automatikverbinder inkl. Montageset für Profil B mit Hammermutter statt Nutenstein

0,00 €

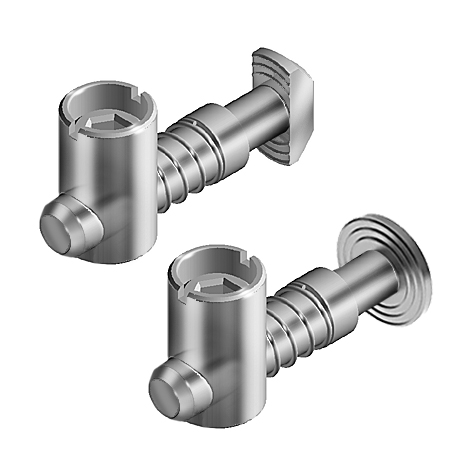

Zentralverbinder Buchse 15, Nut 8

Ausführung: (B) Hammer senkrecht / waagerecht zur Buchse

Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein Loch in eines der Profile gebohrt werdenMaterial:StahlOberfläche:verzinkt

0,00 €

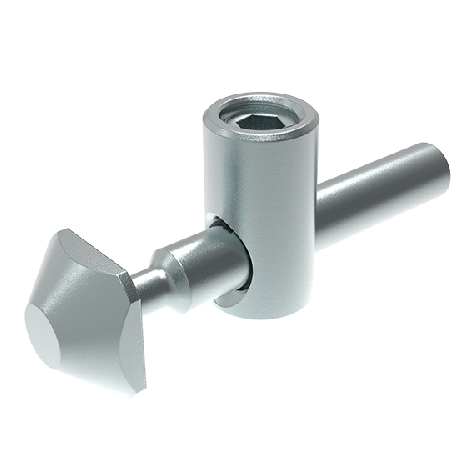

Zentralverbinder I 90° +/-45°

A (mm): 13.0 B (mm): 6.0 b (mm): 18.5 D (mm): 6.5 d (mm): 11.0 L (mm): 51.0 t (mm): 20.0 Nut N (mm): 8 SW (mm): 4 Profil: I

Lieferländer:weltweitBeschreibung:zur stirnseitigen Verbindung von zwei Aluminiumprofilen der gleichen Baureihe; zur Montage muss ein Sack- oder Durchgangsloch gebohrt werden; biegbar zwischen 45° - 135°Material:Zuganker: Edelstahl Buchsen: StahlOberfläche:Zuganker: blank Buchsen: verzinkt

0,00 €

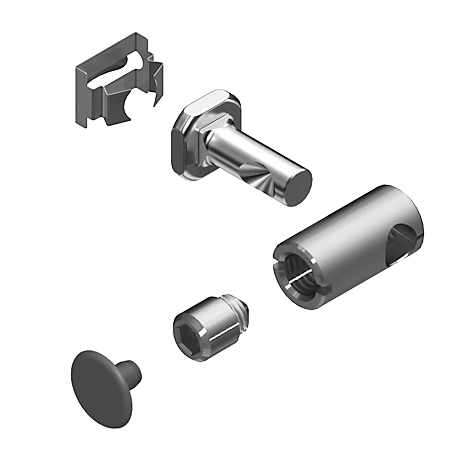

Zentralverbinder I, Nut 8

Ausführung: ohne Kerbe ESD: - Nut N (mm): 8 Profil: I

Farbe:Abdeckkappe: grau ≈ RAL 7042Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein 28 mm tiefes Sackloch mit Ø 14,2 mm seitlich und ein 20 mm tiefes Sackloch mit Ø 8,2 mm stirnseitig gebohrt werden; inklusive AbdeckkappeMaterial:Verbinder: Stahl Klammer: Edelstahl Abdeckkappen: Kunststoff PPOberfläche:Verbinder: verzinkt Klammer: blankHinweis:passende Radiendichtung siehe 093RD84040R4; beim Verbau mit Radiendichtung sollte das Abstandsmaß der Bohrung um die Dicke der Radiendichung verringert werden

0,00 €
